Modèle: KYN61-40.5

marque: Tianyu

Emballage & livraison

Unités de vente

Bag/Bags

The file is encrypted. Please fill in the following information to continue accessing it

Description du produit

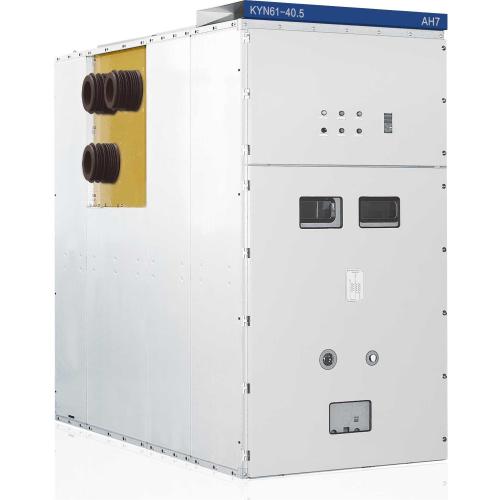

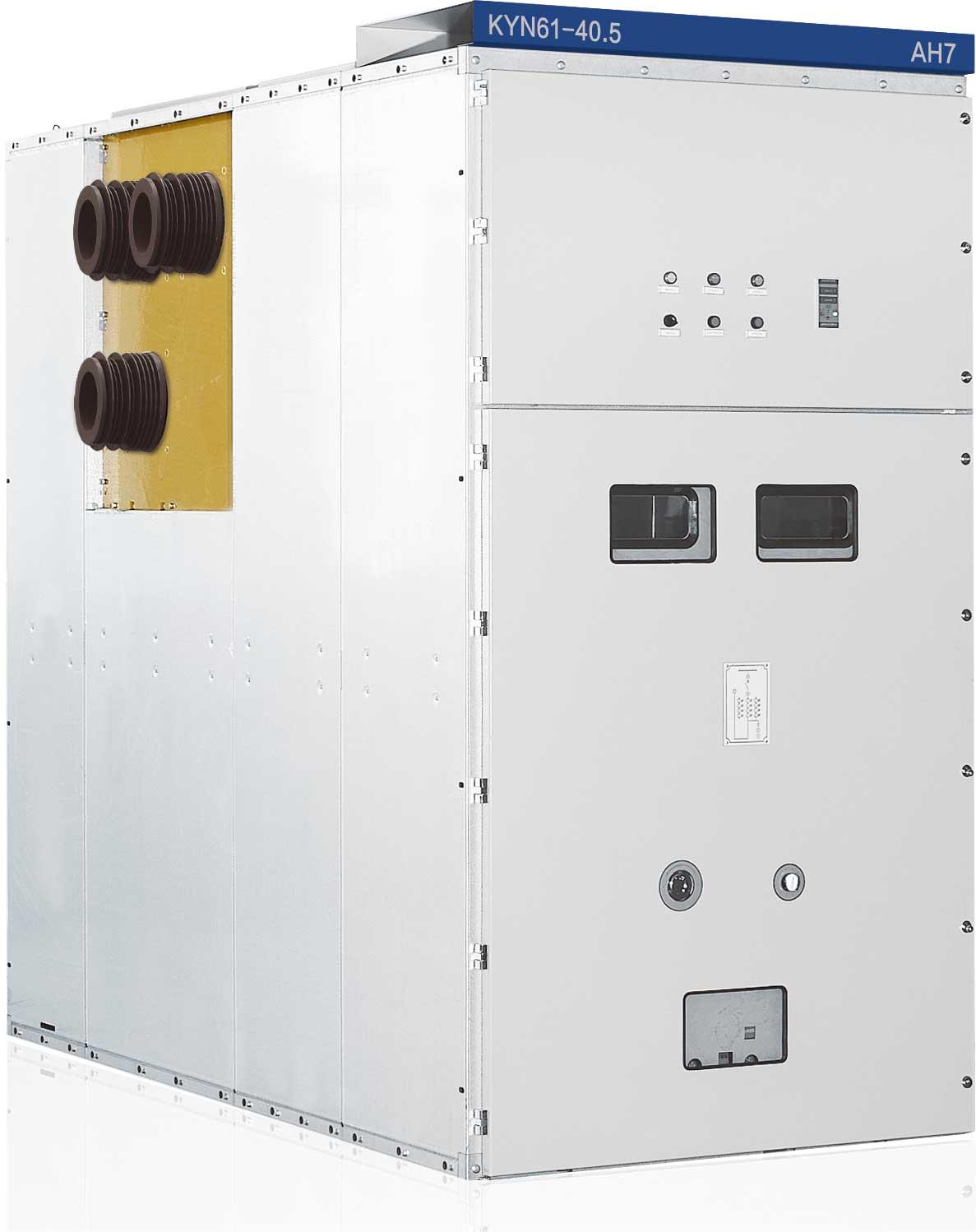

L'appareillage de commutation blindé CA mobile blindé KYN61-40.5 (Z) (ci-après dénommé appareillage de commutation) convient aux systèmes d'alimentation triphasés CA 50 Hz, utilisés pour recevoir et distribuer de l'énergie électrique dans les centrales électriques, les sous-stations et les salles de distribution des entreprises industrielles et minières, et pour contrôler, protéger et surveiller les circuits.

Ce produit est conforme aux normes : GB3906 « Appareillage de commutation sous enveloppe métallique CA 3-35 KV », GB/T11022 « Exigences techniques communes pour les appareillages de commutation et de contrôle à haute tension », IEC60298 « Appareillage de commutation et de contrôle sous enveloppe métallique CA avec une tension nominale supérieure à 1 kV et inférieure à 50 KV ».

Conditions d'utilisation

Température de l'air ambiant : température maximale+40°C, température minimale -15°C ;

Altitude : ≤ 2000 m ;

Humidité relative autour : moyenne quotidienne ≤ 95 %, moyenne mensuelle ≤ 90 % ;

Air ambiant : Ne convient pas aux endroits présentant de la corrosion, une forte pollution, des gaz inflammables et de fortes vibrations :

En cas de tremblement de terre, l'intensité sismique ne peut pas dépasser 8 degrés.

Caractéristiques structurelles

La structure de l'appareillage est conçue selon les normes GB3906-2006 et IEC298 pour les appareillages sous enveloppe métallique blindée et est composée de deux parties : le corps de l'armoire et la partie amovible (chariot à bras). La structure de l'armoire est assemblée et boulonnée pour former une combinaison. L'intérieur de l'armoire électrique est divisé en une salle des disjoncteurs, une salle des jeux de barres principale, une salle des câbles et une salle des instruments de relais utilisant des cloisons métalliques. Le niveau de protection de la coque atteint IP3X, et le niveau de protection entre chaque compartiment est IP2X. Tous les composants structurels métalliques sont mis à la terre de manière fiable et il existe des canaux de libération de pression indépendants pour l'échappement entre les compartiments du système de circuit principal.

Les chariots à bras peuvent être divisés en chariots à bras pour disjoncteurs, chariots à transformateur de tension, chariots à bras de comptage, chariots à bras d'isolation, etc. en fonction de leurs objectifs. Tous les types de chariots à bras ont les mêmes dimensions extérieures et les chariots à bras ayant le même objectif ont une bonne interchangeabilité ; Le chariot à bras a une position de test/isolement et une position de travail à l'intérieur de l'armoire, et chaque position est équipée d'un dispositif de verrouillage pour garantir que le chariot à bras ne peut pas se déplacer librement lorsqu'il se trouve dans les deux positions ci-dessus.
