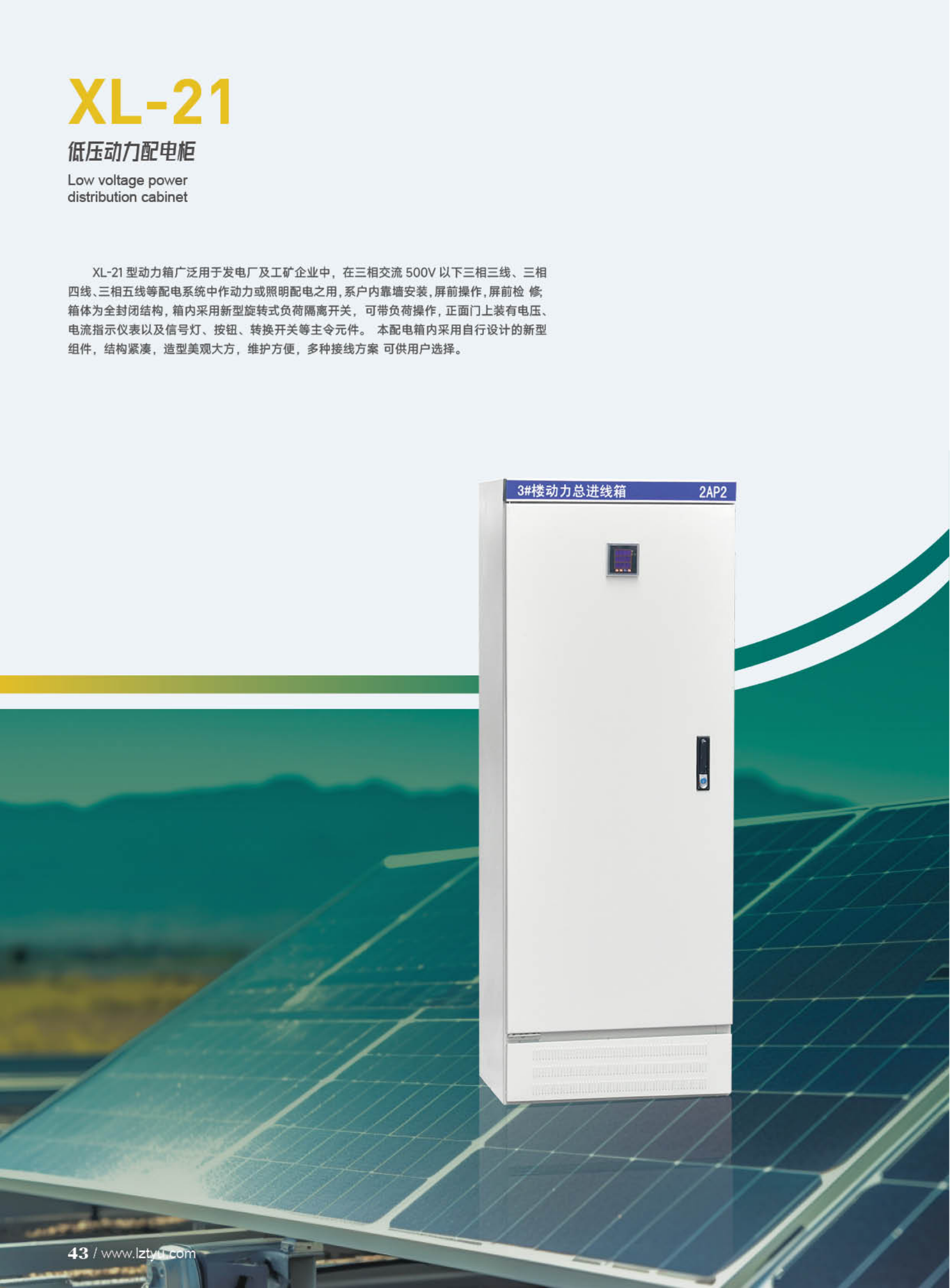

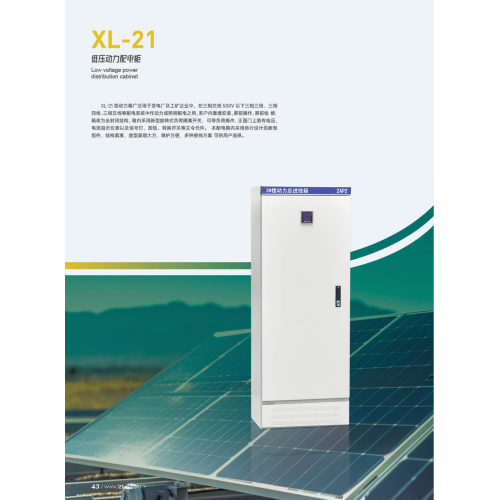

Le boîtier d'alimentation XL-21 est largement utilisé dans les centrales électriques et les entreprises industrielles et minières. Il est utilisé pour la distribution d'énergie ou d'éclairage dans les systèmes de distribution tels que les systèmes triphasés à trois fils, les triphasés à quatre fils et les triphasés à cinq fils en dessous de 500 V. Il est installé à l'intérieur contre le mur, fonctionne devant l'écran, et le boîtier de maintenance devant l'écran est une structure entièrement fermée. Le boîtier adopte un nouveau type de commutateur d'isolation de charge rotatif, qui peut fonctionner avec une charge. La porte d'entrée est équipée d'instruments indicateurs de tension et de courant, ainsi que de principaux composants de commande tels que des voyants lumineux, des boutons et des commutateurs de transfert. Cette boîte de distribution adopte des composants de conception nouvelle, de structure compacte, d'apparence esthétique et faciles à entretenir. Plusieurs schémas de câblage sont disponibles parmi lesquels les utilisateurs peuvent choisir.
Conditions d'utilisation
La température de l'air ambiant ne doit pas dépasser 40 ℃, ni être inférieure à -5 ℃, et la température moyenne sur 24 heures ne doit pas dépasser + 35 ℃ ;
Utilisation en intérieur, avec une altitude ≤ 2000 m sur le lieu d'utilisation ;
Lorsque la température relative de l'air ambiant atteint une température maximale de +40 ℃, elle ne doit pas dépasser 50 %. À des températures plus basses, une humidité relative plus élevée est autorisée, +20 ℃ étant 90 %. L'influence de la condensation qui peut se produire accidentellement en raison des changements de température doit être prise en compte ;
Lorsque les utilisateurs ont des exigences particulières, ils peuvent les négocier et les résoudre au sein de l’usine de fabrication.
caractéristiques structurelles
L'armoire de distribution d'énergie basse tension est fermée, avec une coque constituée de plaques d'acier embouties. La poignée de commande de l'interrupteur à couteau est installée sur la partie supérieure de la colonne avant droite et peut être utilisée pour changer de source d'alimentation. Un voltmètre est installé devant le coffret de distribution pour indiquer la tension du jeu de barres. Il y a une porte devant la boîte de distribution, et lorsque la porte est ouverte, tous les équipements à l'intérieur de la boîte de distribution seront exposés pour un entretien et une réparation faciles. Cette boîte de distribution adopte des composants de conception nationale, qui présentent les caractéristiques d'une structure compacte, d'un entretien facile et d'une combinaison flexible de schémas de circuits. En plus des disjoncteurs ouverts et des fusibles pour la protection contre les courts-circuits, le coffret de distribution est également équipé de contacteurs et de relais thermiques. La porte avant du coffret peut être équipée de boutons de commande et de voyants lumineux.
