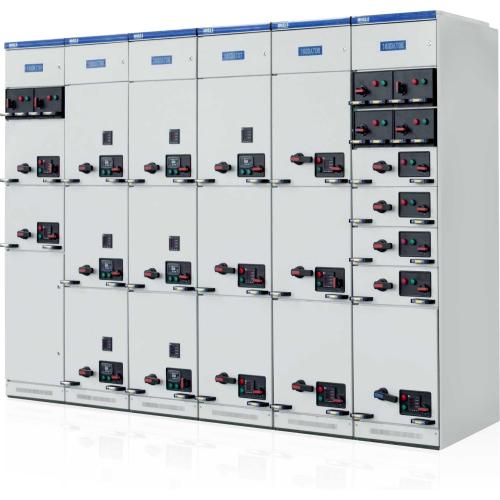

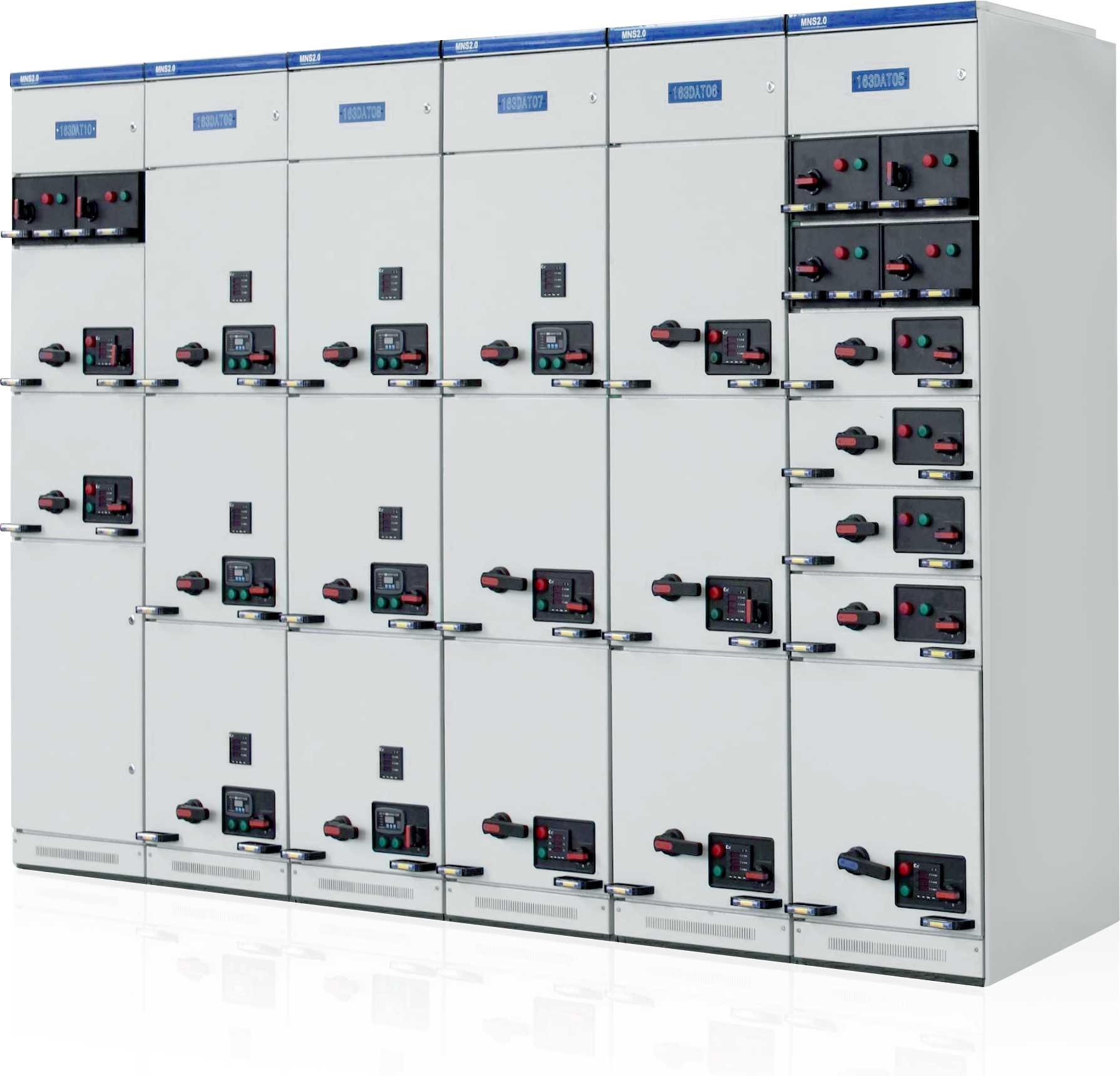

L'appareillage de commutation débrochable basse tension MNS est un type d'armoire combinée assemblée en usine à l'aide de modules standard (FBA). Cette série d'appareillages débrochables basse tension convient aux centrales électriques, aux sous-stations, à la pétrochimie, au laminage d'acier métallurgique, au transport et à l'énergie, à l'industrie légère et aux entreprises textiles, aux zones résidentielles, aux immeubles de grande hauteur et à d'autres lieux. Il est utilisé pour la conversion, la distribution et le contrôle de l'énergie électrique dans les systèmes électriques avec CA 50-60 Hz et une tension de fonctionnement nominale de CA 660 V et moins.
Conditions d'utilisation
Air ambiant : La température ne doit pas dépasser +40 °C, ni être inférieure à -5 °C, et la température moyenne sur 24 heures ne doit pas dépasser +35 °C.
Conditions atmosphériques : L'air est pur, avec une humidité relative ne dépassant pas 50 % à une température maximale de +40 °C. Une humidité relative plus élevée est autorisée à des températures plus basses, comme 90 % à +20 °C, mais les changements de température doivent être pris en compte,
Il est possible que de la condensation se produise accidentellement.
L'altitude ne doit pas dépasser 2000 m.
Si les conditions d'utilisation ci-dessus ne peuvent pas être remplies, le problème doit être résolu par négociation entre l'utilisateur et le fabricant.
Lorsque cet appareil est utilisé sur des plates-formes de forage pétrolier offshore et des centrales nucléaires, un accord technique distinct doit être signé.
Principales caractéristiques
Conception compacte : capable d’accueillir des unités plus fonctionnelles dans un espace plus petit.
Forte universalité structurelle et assemblage flexible. Le profil C avec un module de 25 mm peut répondre aux exigences de diverses formes structurelles, niveaux de protection et environnements d'utilisation.
Adopter une conception de module standard : il peut former des unités standard pour la protection, le fonctionnement, la conversion, le contrôle, l'ajustement, la mesure, l'indication, etc. Les utilisateurs peuvent choisir de les assembler en fonction de leurs besoins. Plus de 200 types de composants d’assemblage peuvent être utilisés pour assembler différentes structures de châssis d’armoires et former des cloisons fixes ou des blocs-tiroirs.
Sécurité : un grand nombre de composants en plastique technique ignifuge à haute résistance sont utilisés pour améliorer efficacement les performances de protection et de sécurité.
Hautes performances techniques : les principaux paramètres ont atteint le niveau international contemporain.
Site compressé : Avec un degré élevé d’industrialisation, il peut considérablement comprimer le stockage et le transport des composants préfabriqués.
Facile à assembler : pas besoin d’outils complexes spéciaux.
Type d'armoire électrique
Armoire de distribution d'énergie (PC) : les disjoncteurs des séries EmaX, MT, 3WN, AH, ME peuvent être utilisés.
Armoire du centre de commande du moteur (MCC) : assemblés à partir de grands et petits tiroirs, les interrupteurs principaux de chaque circuit adoptent des disjoncteurs à coque en plastique à rupture élevée ou des interrupteurs de charge rotatifs avec fusibles.
Armoire de compensation automatique du facteur de puissance (avec dispositifs de compensation du facteur de puissance manuels, automatiques et à distance)
