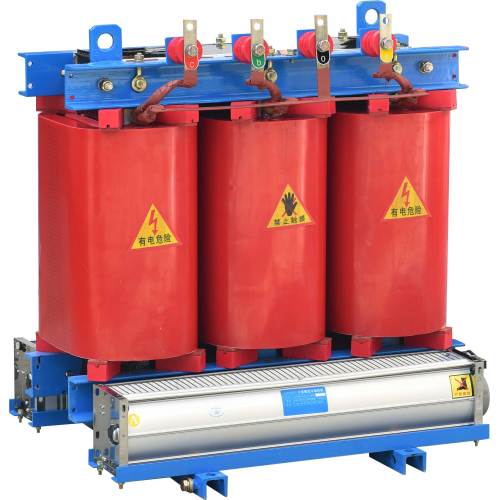

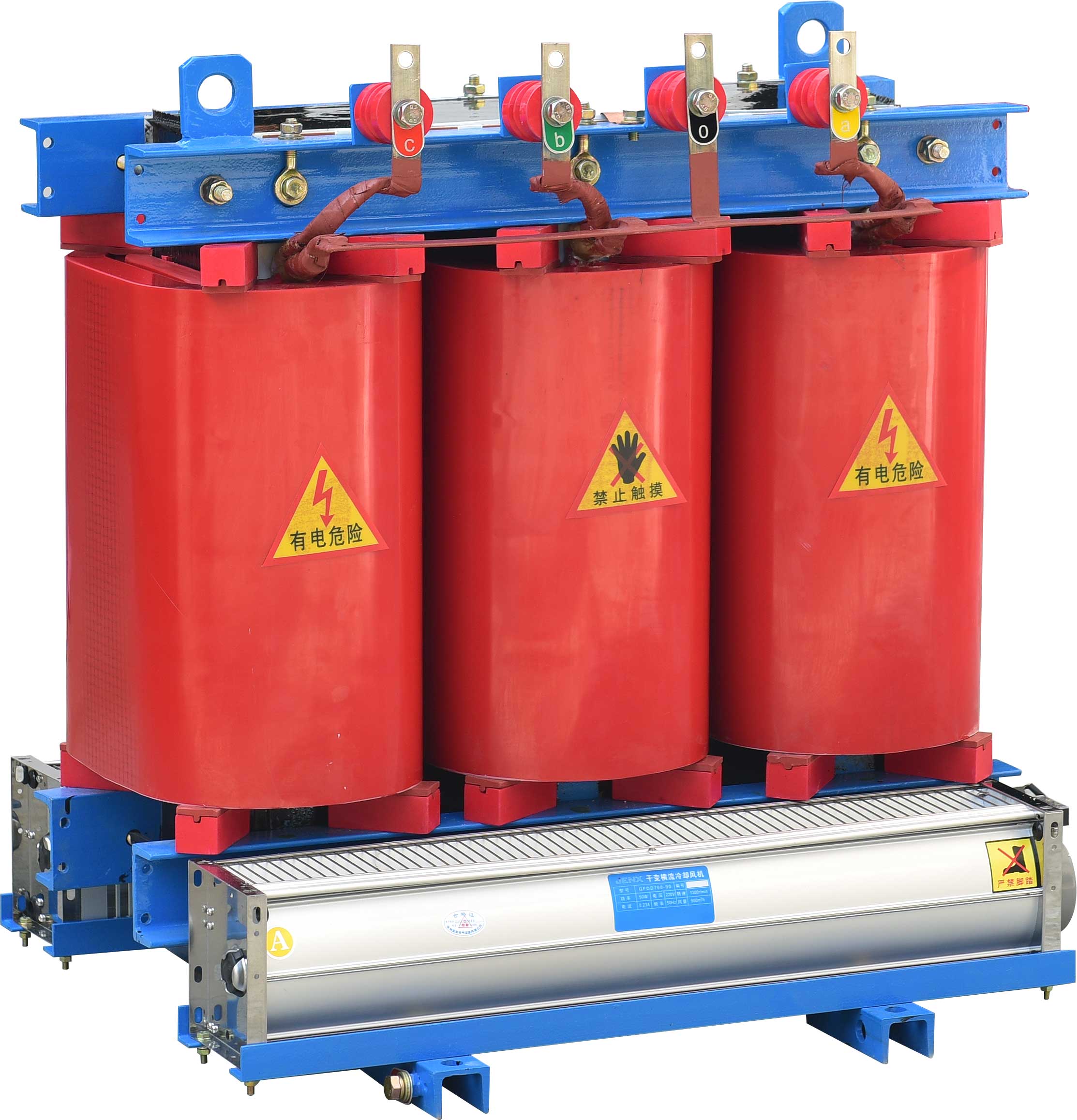

Le transformateur de type sec moulé en résine époxy 10 kV SC (B) 13/14/18 peut être utilisé comme produit de remplacement pour les transformateurs de distribution immergés dans l'huile. Il s'agit d'un produit haute performance pour divers transformateurs de type sec, particulièrement adapté aux endroits importants tels que les réseaux électriques urbains, les immeubles de grande hauteur, les centres d'affaires, les théâtres, les hôpitaux, les hôtels, les tunnels, les métros, les gares, les quais, les aéroports, les centrales électriques souterraines, les laboratoires et les sous-stations combinées.
Contrôle de la température, affichage de la température
Le système de contrôle de la température se compose d'un contrôleur de température et d'éléments de mesure de la température PTC installés au sommet de l'enroulement basse tension, qui est le point le plus chaud du produit, pour mesurer et contrôler la température du transformateur. Si la température de l'enroulement du transformateur est trop élevée en raison d'un fonctionnement en surcharge ou d'un défaut, le contrôleur de température enverra un signal d'alarme et se déclenchera automatiquement lorsque la température dépasse la valeur de sécurité. Lors de l'utilisation d'un refroidissement par air forcé, le contrôleur de température détermine le fonctionnement ou la commutation du ventilateur de refroidissement en fonction de la température de l'enroulement.
Le système d'affichage de la température affiche directement la température du point chaud de l'enroulement pendant le fonctionnement du transformateur et peut être utilisé conjointement avec le système de contrôle de la température.
Le système de contrôle et d'affichage de la température peut être installé à une certaine distance du corps du transformateur, et les longueurs des câbles de l'élément de mesure de la température sont :
Contrôle de la température : <20 m
Affichage de la température : <10 m (système à deux fils)
<100m (système bifilaire avec fil de compensation)
Principales caractéristiques
Le transformateur de puissance 10kV SC (B) 13/14/18 produit par notre usine est un transformateur de type sec à bobine enroulée en résine à faible bruit et à faibles pertes qui a obtenu le certificat de modèle de produit plus tôt en Chine. Grâce à une conception avancée, des matériaux de haute qualité, des formules scientifiques, des processus stricts et des normes de test élevées, le produit présente réellement les caractéristiques suivantes :
Les enroulements haute tension sont constitués de fil de cuivre, tandis que les enroulements basse tension sont constitués de fil de cuivre ou d'une feuille de cuivre. La fibre de verre est remplie et enveloppée, et la résine époxy sans charges est coulée sous vide pour former un ensemble cylindrique robuste après durcissement. Il présente une résistance mécanique élevée, une faible décharge partielle et une fiabilité élevée.
Ignifuge, antidéflagrant et non polluant pour l'environnement. Les matériaux isolants tels que la fibre de verre utilisés pour enrouler les bobines ont des propriétés auto-extinguibles et ne généreront pas d'arcs dus aux courts-circuits. Sous forte chaleur, la résine ne produira pas de gaz toxiques ou nocifs.
La bobine n'absorbe pas l'humidité et la pince à noyau de fer possède une couche de protection anti-corrosion spéciale, qui peut fonctionner dans une humidité relative de 100 % et dans d'autres environnements difficiles. Le fonctionnement intermittent ne nécessite pas de traitement de déshumidification.
Haute résistance aux courts-circuits et à la foudre
La couche de résine sur les côtés intérieur et extérieur de la bobine est fine et offre de bonnes performances de dissipation thermique. La méthode de refroidissement adopte généralement le refroidissement naturel par air (AN). Pour les transformateurs de tout niveau de protection, un système de refroidissement par air (AF) peut être configuré pour améliorer la capacité de surcharge à court terme et garantir un fonctionnement sûr.
Faible perte, bon effet d'économie d'énergie, fonctionnement économique et sans entretien.
Petite taille, poids léger, faible encombrement, faible coût d'installation, pas besoin de prendre en compte les réservoirs de drainage d'huile, les installations de prévention et de lutte contre les incendies et les sources d'alimentation de secours.
En raison de l'absence de risques d'incendie ou d'explosion, il peut être installé de manière dispersée dans le centre de charge, entièrement à proximité du point de consommation électrique, réduisant ainsi le coût des lignes électriques et économisant des installations basse tension coûteuses.
Dispositif de protection de coque
Le matériau de la coque est en acier inoxydable ou en alliage d'aluminium. Le niveau de protection atteint IP20 et IP23. Le boîtier IP20 peut empêcher les corps étrangers solides d'un diamètre supérieur à 12 mm de pénétrer, offrant ainsi une protection de sécurité supplémentaire au transformateur. Le boîtier IP23 empêche également les gouttelettes d'eau de pénétrer à moins de 60 degrés de la ligne verticale, ce qui le rend adapté à un fonctionnement en extérieur.
Remarque : Le boîtier IP23 réduira la capacité de refroidissement du transformateur, avec une diminution d'environ 5 % pour une petite capacité et d'environ 10 % pour une grande capacité.
