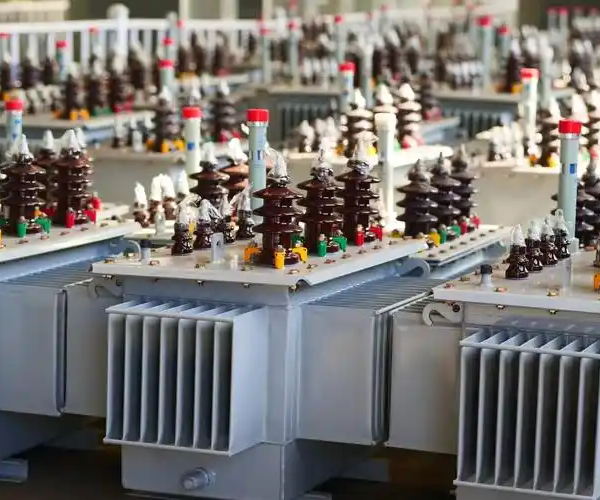

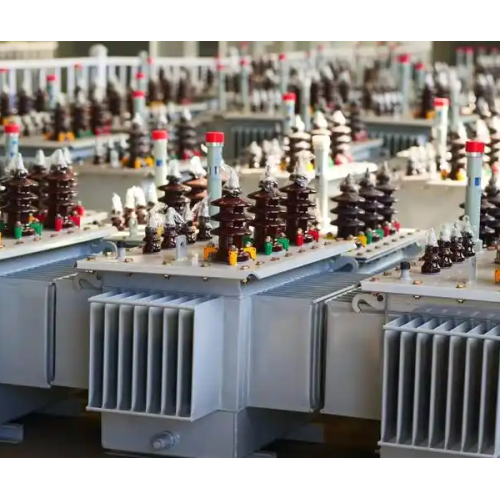

Les transformateurs immergés dans l'huile entièrement scellés de la série S13/S20/S22 conviennent à une utilisation dans les systèmes électriques avec une fréquence CA de 50 Hz et une tension de fonctionnement nominale de 20 kV et moins. Ils sont utilisés comme transformateurs de distribution dans des entreprises telles que le pétrole, la métallurgie, la chimie, le textile, l'industrie légère et les endroits très poussiéreux.
Principales caractéristiques
noyau de fer
Le noyau de fer est constitué de tôles d'acier au silicium laminées à froid à grains orientés à haute conductivité magnétique. Le noyau de fer est un nouveau type de noyau de fer, avec un noyau de fer intégré à joint entièrement incliné. La colonne à noyau de fer a une section transversale circulaire étagée à plusieurs étages, et le joug de fer et le noyau de fer ont des sections transversales égales.
enroulement
L'enroulement adopte des canaux d'huile ondulés, un processus sans trempage et une reliure à sangle serrée. Les enroulements sont tous des bobines concentriques. L'enroulement haute tension possède des points de prise correspondants pour les exigences de tension de prise, qui sont dirigés vers le changeur de prises. L'interrupteur est installé sur le couvercle du boîtier et la tension de prise ne peut être modifiée qu'après avoir coupé l'alimentation électrique.
Dispositif de protection de sécurité
Le transformateur 30-2000kVA est équipé d'une soupape de surpression ;
Des relais à gaz avec bornes d'alarme et de déclenchement peuvent être installés selon les besoins de l'utilisateur ;
Appareil de mesure de la température de l'huile
Les transformateurs sont équipés de douilles de tube pour thermomètres en verre, situées en haut du réservoir d'huile et s'étendant sur 120 ± 10 mm dans l'huile ;
Le transformateur 1000-2000kVA est équipé d'un thermomètre à signal extérieur ;
réservoir de transformateur
Le réservoir d'huile du transformateur est composé de parois ondulées, la surface est pulvérisée de poussière et le film de peinture est ferme. Le dissipateur thermique ondulé a non seulement une fonction de refroidissement, mais également une fonction respiratoire. L'élasticité du dissipateur thermique ondulé peut compenser le changement du volume d'huile du transformateur provoqué par l'augmentation et la baisse de température. Par conséquent, les transformateurs entièrement scellés ne disposent pas de réservoirs de stockage d’huile, ce qui réduit la hauteur totale du transformateur ;
Le transformateur adopte une technologie d'injection d'huile sous vide lors de l'emballage, éliminant complètement l'humidité du transformateur et l'huile du transformateur n'entre pas en contact avec l'air. Pour empêcher efficacement l'invasion d'oxygène et d'humidité dans les transformateurs, ce qui pourrait entraîner une diminution des performances d'isolation et un vieillissement de l'huile du transformateur, des tests sur échantillons d'huile sont effectués de manière irrégulière.
